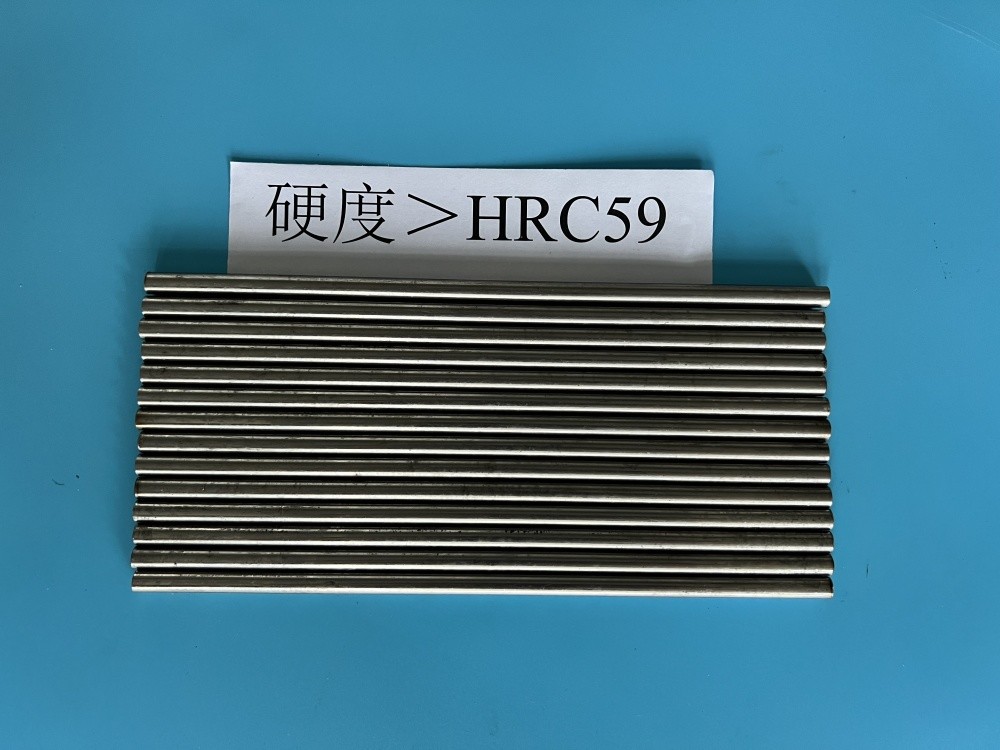

420MOD Acero inoxidable martensítico con alto contenido de nitrógeno Dureza hasta HRC59

420MOD es un acero inoxidable con alto contenido de nitrógeno martensítico que combina la dureza de 440C con la resistencia a la corrosión del acero inoxidable 630,Además, tiene una dureza mucho mejor que la del acero inoxidable martensítico..
El elemento nitrógeno se ha añadido al 420MOD para mejorar la dureza y la resistencia a la corrosión del material.420MOD es especialmente adecuado para entornos de operación que requieren tanto resistencia al desgaste como resistencia a la corrosión.
El ensayo de biocompatibilidad de 420MOD fue realizado por el laboratorio de la Universidad de Soochow y todos los datos de los ensayos cumplieron con los requisitos médicos, incluidos los ensayos de toxicidad aguda, los ensayos de pirógeno,ensayo de citotoxicidad in vitro, prueba de sensibilización cutánea y prueba de reacción intradérmica.

Composición química nominal ((%, en peso)

C: 0.42
- ¿Por qué no?00
- ¿Qué quieres decir?80
V: 0.35
N: 0.20

Personajes principales

• Electrodo de consumo de acero inoxidable martensítico remelenteado que combina una notable resistencia a la corrosión con un nivel muy alto de dureza ((> 440C)).
• La composición bien equilibrada proporciona una estructura libre de carburo grueso que resulta en una excelente resistencia a la fatiga.
• Excelente resistencia a la fatiga por contacto.
• Buena resistencia a altas temperaturas.
• Excelente capacidad de pulido.

Aplicaciones

• Rodamientos, componentes de rodamientos, tornillos de bolas.
• Rodamientos esféricos.
• Los asientos de las válvulas.
• Collares de guía.
• Espinillos.
• Accesorios para máquinas y aparatos
• Moldeados de plástico y vidrio

Tratamiento térmico

Apagado con aceite o gas a partir de 1050°C. Tratamiento bajo cero (-70/-80°C). Temperatura a 180°C:
- HRC: 59
Este es el ciclo de tratamiento recomendado para obtener una dureza máxima y una muy buena resistencia a la corrosión.

Apagado con aceite o gas a 1075°C. Tratamiento a menos de cero (-70/-80°C). Doble templado a 500°C.
- HRC: 59
Este tratamiento se recomienda para aplicaciones de trabajo en caliente, con un alto nivel de dureza y resistencia moderada a la corrosión.

Apagado con aceite o gas a 1050 °C. Doble templado a 650 °C.
- UTS: 1200 N/mm2
- 0,2% Resistencia al rendimiento: 900 N/mm2
Este tratamiento se recomienda cuando se va a realizar el endurecimiento por inducción de la superficie. La temperatura de templado se puede ajustar según la resistencia del núcleo requerida.
